水泥混凝土72型工字高鐵護欄模具，國家高速鐵路橋梁護欄專用水泥基預制模具。所有配件采用工程ABS塑料材質，ABS自身特性強度高、耐腐蝕，是非常適用于制造水泥構件模具的一種熱塑型高分子原材料，所制高鐵護欄模具表面光滑、耐高溫且不易變形。

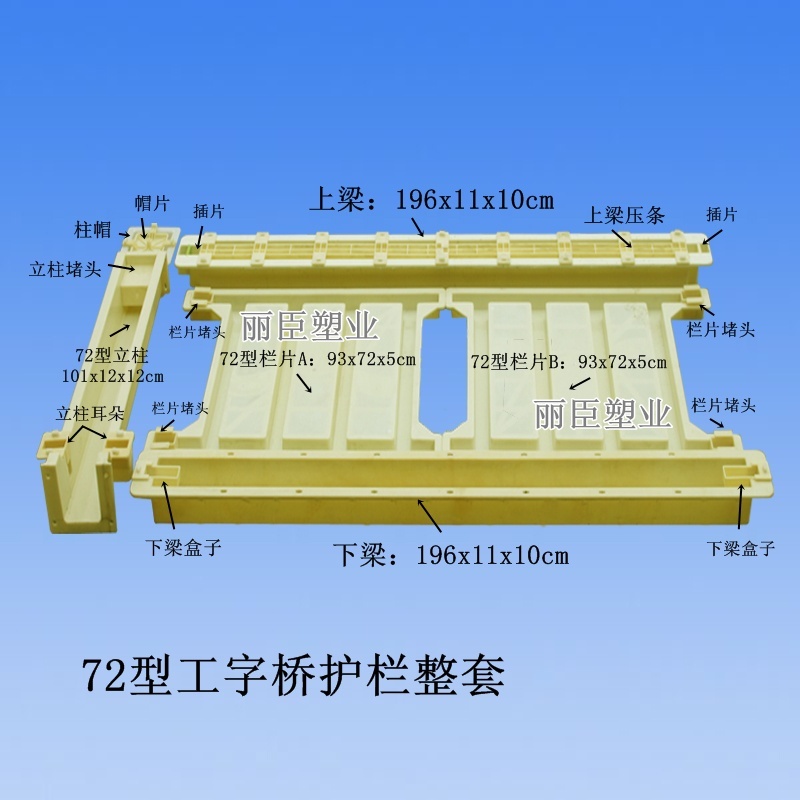

水泥高鐵護欄模具主要由三個部分組成

一.高鐵護欄模具立柱部分，72型護欄模具專用，尺寸為101*12*12cm，底部配有立柱耳朵呈平肩狀，主要作用是架構水泥高鐵護欄的上下梁。上部分別配備立柱堵頭、柱帽、帽片等配件。

二.高鐵護欄上下梁欄桿模具，上梁尺寸為196*11*10cm，結構稍顯復雜，主要配件有上梁壓條，插片等。下梁結構則較為簡易，模具內側2邊分別設計了下梁盒子，尺寸為196*11*10cm.

三.72型工字欄片模具則是水泥高鐵護欄預制過程中使用相對次數頻繁的部分，共分為A、B兩片，尺寸為93*72*5cm,分別在2端設計添加欄片堵頭，可以適當增減欄片上下欄桿的長度,減小實際水泥基工程施工過程中的誤差系數。

在高速鐵路水泥橋梁護欄建設中，由于高鐵護欄基于安裝在水泥高鐵遮板上，在高鐵護欄模具設計之初必須嚴格配套高鐵遮板模具設計尺寸要求，請勿做大幅度的改動，以免2個模具所生產的水泥混凝土構件在安裝匹配中出現不必要的誤差而影響到工程建設。

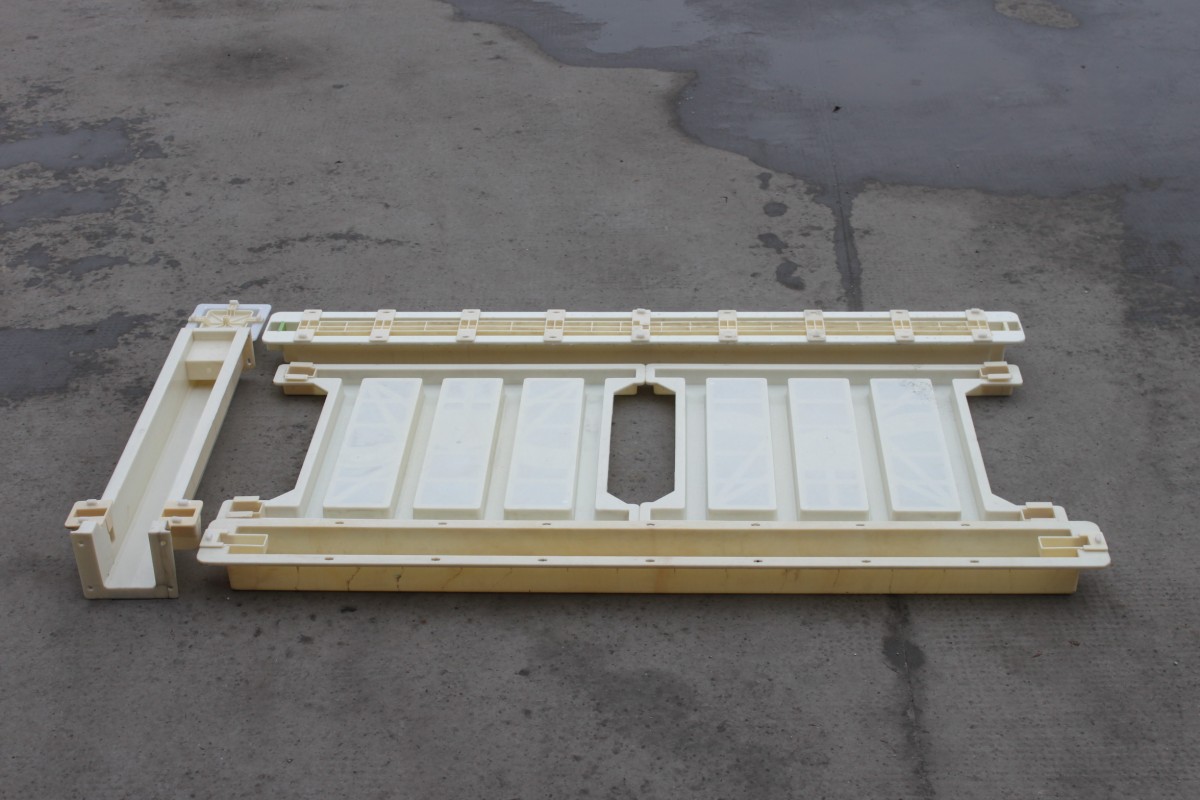

高鐵護欄模具-1

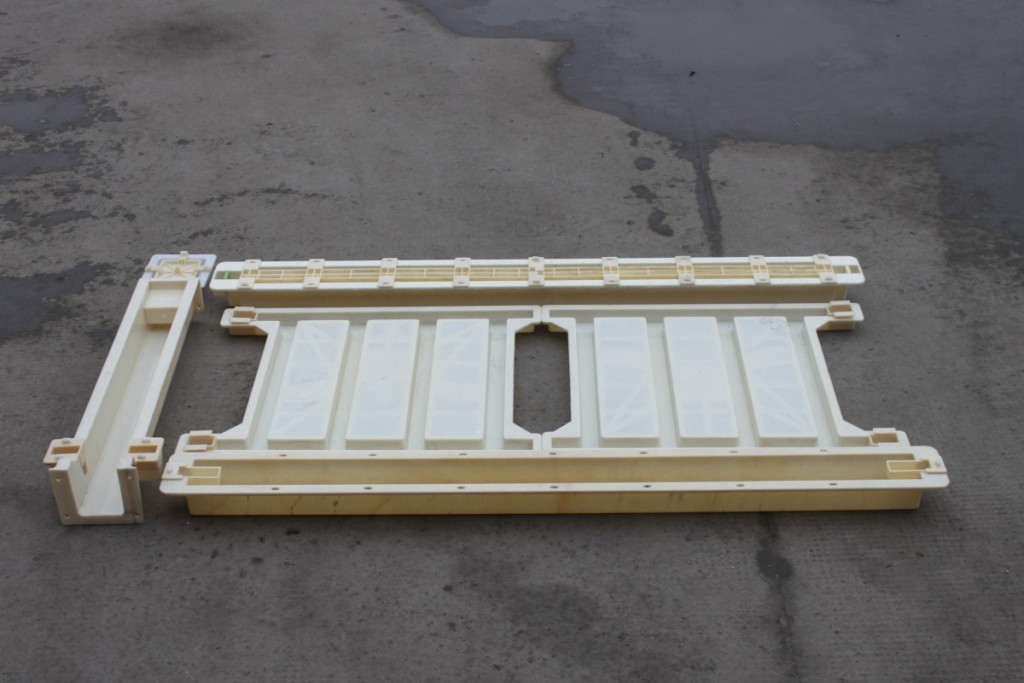

高鐵護欄模具-2
